型式 :
W-50TS
W-50TS
価格 :
￥ 11,200 (税別)〜
製品型式 :
W-50TS
外輪・ケースを平板からプレス加工し、めっきしたホイールで、安価、軽軽～中荷重負荷回転に適します。
ホイール径φ50、ホイール間隔 最小P75です。
フレーム標準色は2.5G6/3近似色です。
主要な寸法・仕様を設定する
選択された仕様一覧
型式 :
W-50TS
| 機長 | ピッチ |
|---|---|
| L | P |
| フレーム指定色 | 色番号（日塗工番号限定） |
|---|---|
| 固定パーツ | ||
|---|---|---|
| 個 |
| 固定パーツ取付用ボルト | |
|---|---|
| 本 |
標準仕様

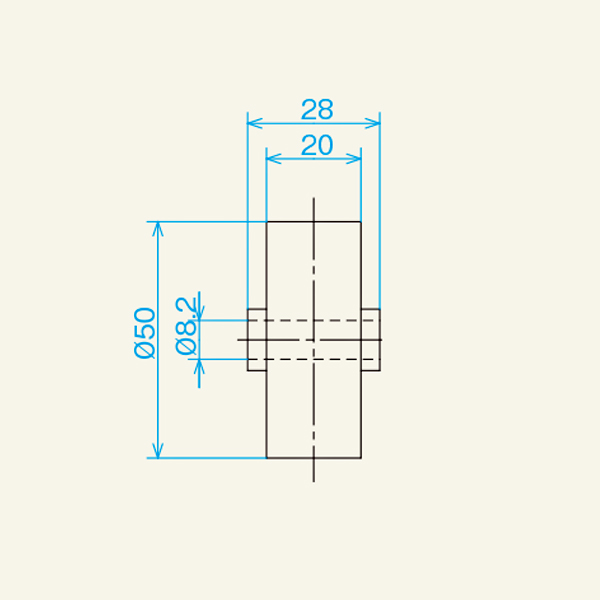

| ホイール寸法 | |||
|---|---|---|---|
| 外径 | 幅 | 軸穴径 | ボス |
| 50 | 20 | 8.2 | 28 |

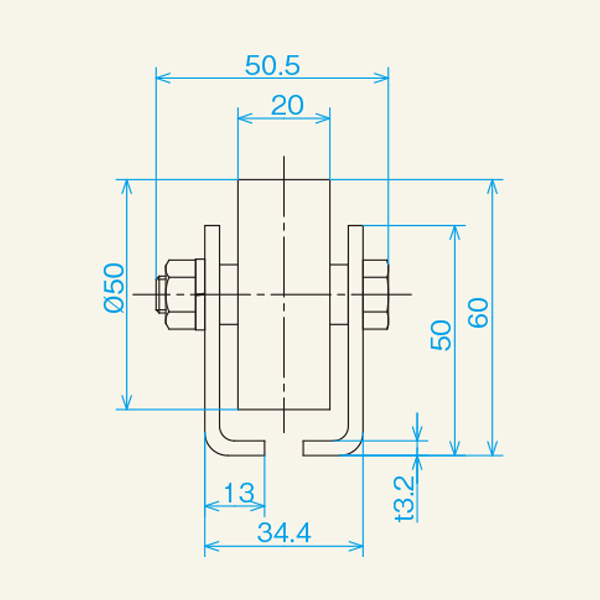

| フレーム寸法 | |||
|---|---|---|---|
| フレーム高さ | フレーム外寸法 | 機高 | ボルト外寸法 |
| 50 | 34.4 | 60 | 50.5 |
入力値による簡易寸法図
| 機長 (L) | 取出し(片側) (mm) | ホイールピッチ | ホイール個数 |
|---|---|---|---|
個
簡易図1
簡易図2
50.5
20
50
34.4
50
60
設定した簡易図をダウンロード
