型式 :
W-36CS
W-36CS
価格 :
¥ 9,800 (税別)〜
製品型式 :
W-36CS
外輪・内輪を丸鋼やパイプ等から削り出して加工したホイールです。保持器により、プレスホイールに比べ、回転性、静音性に優れています。
ホイール径φ36、ホイール間隔 最小P50です。
フレーム標準色は2.5G6/3近似色です。
機長:2000L以上には、センター底面にも取付板がつきます。
主要な寸法・仕様を設定する
選択された仕様一覧
型式 :
W-36CS
機長 | ピッチ |
---|---|
L | P |
フレーム指定色 | 色番号(日塗工番号限定) |
---|---|
固定パーツ | ||
---|---|---|
個 |
固定パーツ取付用ボルト | |
---|---|
本 |
標準仕様

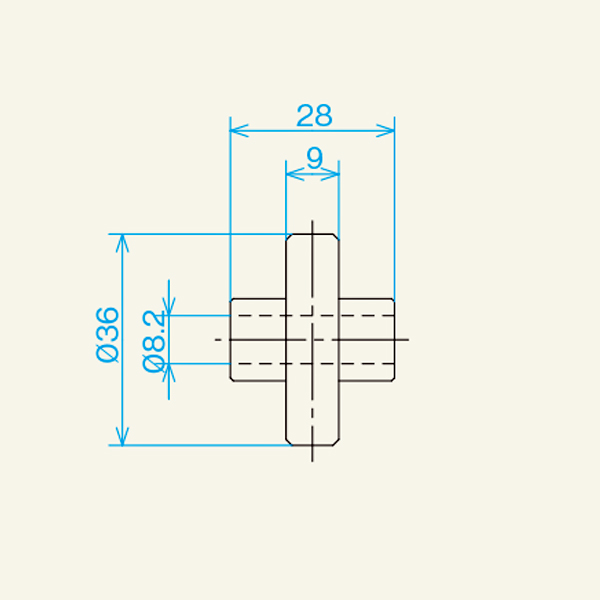

ホイール寸法 | |||
---|---|---|---|
外径 | 幅 | 軸穴径 | ボス |
36 | 9 | 8.2 | 28 |
フレーム寸法 | |||
---|---|---|---|
フレーム高さ | フレーム外寸法 | 機高 | ボルト外寸法 |
42.3 | 60 | 47.3 | 45 |
入力値による簡易寸法図
機長 (L) | 取出し(片側) (mm) | ホイールピッチ | ホイール個数 |
---|---|---|---|
個
簡易図1
簡易図2
45
9
36
60
42.3
47.3
設定した簡易図をダウンロード
価格及び納期情報
型式 :
W-36CS
【金額表示できない理由】
【台数】
商品数量は9999個以下ではなければなりません。
【運賃】
0
《内訳》
コンベヤ総重量
コンベヤ総重量
約0kg
合計金額
¥
0
(税別)
【製品価格】
¥ 0
《内訳》
- 本体価格 ¥ 0
- オプション ¥ 0
【台数】
1
【運賃】
¥ 0
【納期】
